Обзор установки AutoPot. Применение в гидропонике

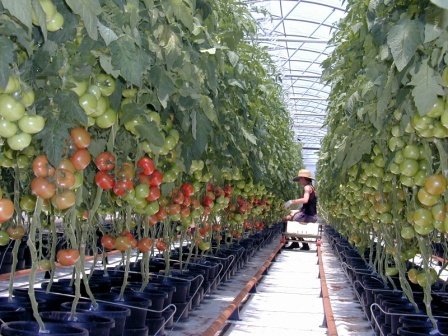

AutoPot отлично подходит для применения в закрытых помещениях, огороде и даже установить в теплицу не составит никакого труда. Если вас интересует способ выращивания овощей в горшках с автоматическим поливом, возможно, этот продукт именно для вас.

Как работает эта система?

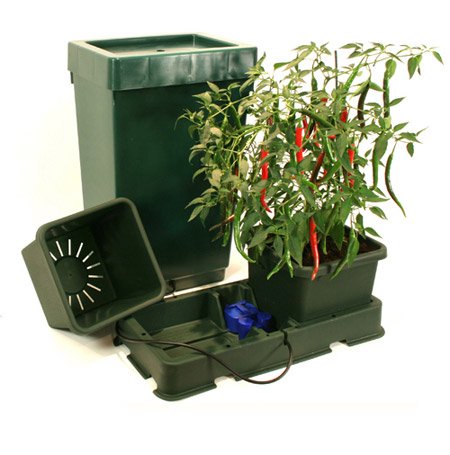

Главным секретом установки AutoPot является специальный, пластиковый клапан «Smart Valve» размером 8х10 см, который регулирует количество подаваемой воды и питательных веществ, обеспечивая растения всем необходимым. Данный клапан размещен в поддоне. В данный поддон так же установлены горшки с выращиваемыми растениями. Вода или питательный раствор хранятся в большом баке из пластика и при помощи клапана «Smart Valve» по трубкам подается в поддон по мере необходимости. Далее вода или питательный раствор через отверстия в горшках втягивается субстратом, а корни растений поглощают нужные растению питательные вещества и влагу. Данный принцип напоминает метод подтопления или периодического затопления.

Принцип работы клапана «Smart Valve» является очень интересным. Сложно объяснить на словах как это работает, я рекомендую посмотреть видео представленное ниже. В двух словах все происходит следующим образом. Клапана «Smart Valve» использует законы физики и не требует никакого электричества или других источников энергии. В основе лежит система давления воздуха для контроля количества воды или питательного раствора подаваемого в поддон. Растение использует воду/питательный раствор из поддона, уровень его меняется по мере потребления, в результате чего давление воздуха внутри клапана меняется. Клапана «Smart Valve» реагирует на изменение давления, открывая подачу воды/питательного раствора в поддон. Как только давление выравнивается, клапан закрывается. Клапана «Smart Valve» способен удерживать постоянный уровень жидкости для различных растений; арбуз и тыква требуют большего количества воды, получать больше, а салат или зелень меньше, получат меньше. Диаграммы ниже подробное иллюстрируют его работу.

Режим подачи жидкости №1: Первоначально клапан Smart Valve находится в открытом состоянии. Верхнее отверстие закрыто, а входное отверстие подачи жидкости открыто. Если клапан подключен к линии, то под воздействием силы тяжести из основного бака в поддон беспрепятственно поступает жидкость (рис. 1).

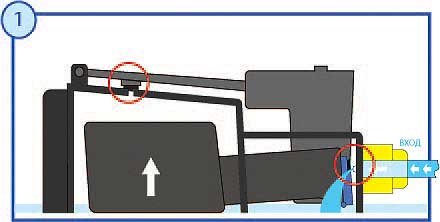

Рис. 1. Клапан Smart Valve в открытом состоянии. Режим подачи жидкости.

Режим наполнения поддона №2: По мере наполнения поддона жидкостью, поплавоки клапана Smart Valve приподнимаются под действием выталкивающей силы воды. Чем выше уровень жидкости, тем выше подымаются поплавки. Отверстие подачи жидкости плавно прикрывается, а верхнее отверстие открывается (рис. 2).

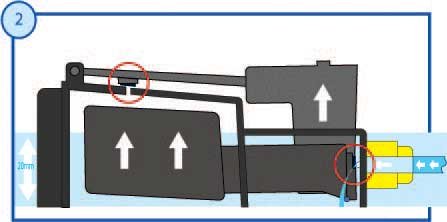

Рис. 2. Клапан Smart Valve в открытом состоянии.

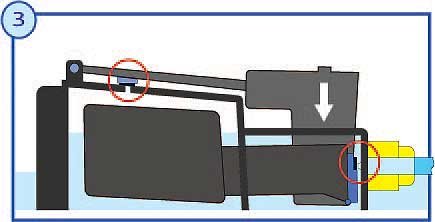

Режим питания №3: Приблизительно при наполнении поддона до уровня 10 мм отверстие подачи жидкости закрывается, а верхнее отверстие открывается для выпуска излишков воздуха нижнего поплавка (рис. 3).

Рис. 3. Клапан Smart Valve в полностью закрытом положении. Раствор впитывается в субстрат с растениями.

Режим открытия клапана №4: Как только вода из поддона убывает до минимального уровня, поплавок основного клапана опускается и отверстие подачи жидкости открывается. Поддон наполняется повторно питательным раствором или водой (рис. 4).

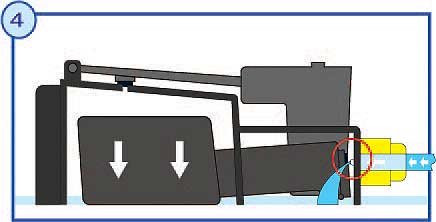

Рис. 4. Клапан Smart Valve в открытом положении. Жидкость впиталась в субстрат горшков с растениями.

Как работает система клапанов?

На самом деле принцип работы очень прост и не требует ни электричества, ни любых других источников энергии. Все основано на физических законах. Эксплуатация не требует навыков или особых знаний. Далее попробую объяснить более подробно. После того, как клапан закрылся, а в поддон набралась жидкость происходит автоматический полив растений.

Через нижнюю часть горжка субстрат напитывается влагой или питательным раствором уменьшая его уровень в поддоне. Закрытое воздушное отверстие в камере с основным клапаном не дает ему опуститься и открыть отверстие подачи воды или питательного раствора (рис. 5).

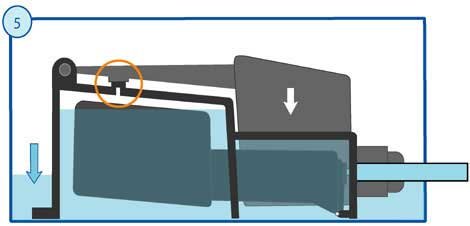

Рис. 5. Клапан Smart Valve в закрытом положении. Жидкость плавно впитывается в субстрат. Уровень в поддоне уменьшается.

Далее растения по мере необходимости поглащают воду или питательный растор. Не нужно заботиться о поливе и переживать за возможные переливы или недоливы. Корни растений не испытывают проблем с недостатком кислорода. Клапан Smart Valve все еще закрыт и дополнительная вода не поступает в поддон (рис. 6).

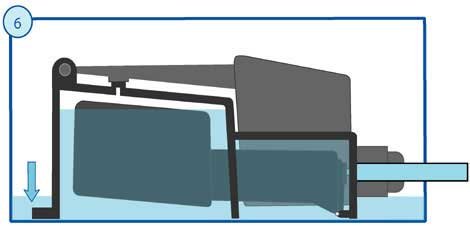

Рис. 6. Уровень жидкости понизился практически до минимума, но клапан Smart Valve все еще в закрытом положении.

Как только вода или питательный раствор из поддона был усвоен растениям, из отдела с основным клапаном вода выходит через нижние щели, поклавок опускается и отверстие для подачи воды или раствора открывается. Поддон наполняется жидкостью и далее все происходит по кругу начиная с пункта №1 (рис. 7).
