1.4.43. Метод совмещённой реконструкции зимних ангарных теплиц пролётом 14 м и нового перманентного строительства теплиц типа Т-ЮОА-бОООО-СпП (R 14) без вывода из оборота производственных мощностей на примере объекта-представителя т.п. 810-24.

Весь цикл реконструкции комбината должен завершиться за 8 лет по следующей схеме:

I этап - монтаж многоярусных узкостеллажных гидропонных установок (МУГУ), т.е. стоек, технологических лотков, кронштейнов и т.д. Монтаж систем электродосветки, полива растений. Реконструкция системы отопления.

1 год - тренажер, пл. 997,8 м2 (рис. 1.4.13 - 1.4.15);

2 год - отделение сеянцев, рассадное отделение и растворный узел № 1 первого блока (две теплицы площадью 997,8 м2 каждая);

3 год - овощное отделение № 1 первого блока (3 теплицы общей площадью 2993,4 м2);

4 год - овощные отделения № 2, 3 первого блока (шесть теплиц общей площадью 5986,8 м2);

5 год - отделение сеянцев, рассадное отделение и растворный узел № 2; Часть овощного отделения № 1 второго блока (семь теплиц общей площадью 6984,6 м2).

6 год - овощные отделения № 1,2,3 второго блока (семь теплиц общей площадью 6984,6 м2). На первом этапе реконструкции используются 5 ярусов трех многоярусных узкостеллажных гидропонных установок и четыре яруса двух МУГУ.

II этап - реконструкция кровли: монтаж кровли со 100 % открыванием, устройство водосточных лотков. Монтаж жалюзийного экрана, подъем электрооблучателей на новую высоту, доработка системы отопления.

7-ой год - поэтапная реконструкция кровли первого блока теплиц;

8-ой год - поэтапная реконструкция кровли второго блока теплиц.

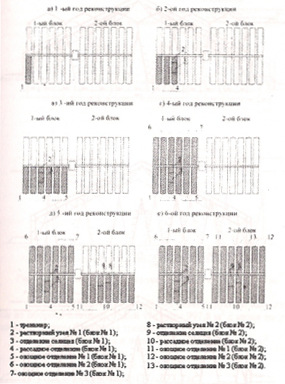

Pиc. 1.4.13. Схема поэтапной (1-ый, 2-ой, 3-ий, 4-ый, 5-ый годы) реконструкции теплиц площадью 2,6 га.

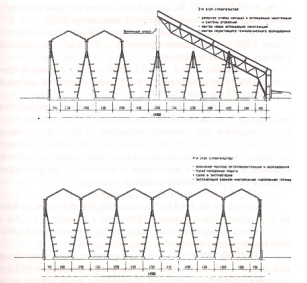

Рис. 1.4.14. Этапы реконструкции теплицы площадью 2.6 га.

Рис. 1.4.15. Этапы реконструкции теплицы площадью 2.6 га.



ГОД ПЕРВЫЙ. В первый год реконструкции выводится из оборота площадь одной теплицы 997,8 м2 с июня по декабрь в первом блоке под тренажер:

1. Растворный узел и подсобные помещения - 63 м2.

2. Отделение сеянцев - 50 м2 3. Отделение рассадное - 150 м2.

3. Отделение рассадное - 150 м2

4. Отделения овощные (3) - 673,2 м2

5. Технологическая дорожка - 97,7 м2

С площади 97,7 м2 не получают продукции в количестве: 997,8 х 22 кг/м2 = 21,95 т, это количество овощной продукции будет перекрыто работой тренажера во второй год реконструкции: 997,8 м2 х 16,2 кг/м2 = 16,2 т х 5 оборотов = 81,0 т.

ГОД ВТОРОЙ. Во второй год реконструкции выводится из оборота две теплицы общей площадью 997,8 м2 х 2 = 2 2 1995,6 м2. На этой площади отводится 360 м2 - отделение сеянцев, 1400 м2 - рассадное отделение и 235,6 м2 - растворный узел и подсобные помещения. С площади 1995,6 м2 х 22 кг/м2 = 43,9 т овощной продукции на грунте недополученной, перекрывается работой тренажера: 81,0 т- 21,95 = 59,05 т

ГОД ТРЕТИЙ. В третий год реконструкции выводится из оборота 3 теплицы общей площадью 2993,4 м2 - эта площадь отводится под овощное отделение на МУГ. С площади 2993,4 м2 х 22 кг/м = 65,85 т овощной продукции получают на грунте, это количество продукции перекрывается работой тренажера (81,0 т) и в рассадном отделении за три культуро-оборота получается выход зеленных культур:

1400 м2 х 52 шт/м2 х 300 г х 3 оборота = 65,5 т всего: 81 + 65,5 = 146,5 т выход овощной с первого бло- 9 7 ка, а на грунте с этой площади: 5986,8 м х 22 кг/м = 131,7 т. Поэтому вывод этих площадей из оборота для комбината не обернется потерей овощной продукции.

ГОД ЧЕТВЕРТЫЙ. В четвертый год реконструкции выводится из оборота шесть теплиц общей площадью 997,8 х 6 теплиц = 5986,8 м2 поэтапно. С января по июнь три теплицы - 2993,4 м2 и с июля по январь три теплицы - 2993,4 м2. На грунте выход продукцией с этой площади 5986,8 м2 х 22 кг/м2 = 131,7 т. В это время овощное отделение третьего года реконструкции на МУГ позволяет получить с площади 2993,4 м2 х 16,2 кг/м2 х 3 оборота = 145,5 т овощной продукции. С тренажера, площадью 997,8 м2 выход продукции 81,0 т. В этот год реконструкции три теплицы на МУГУ дают урожай: 2993,4 м2 х 16,2 кг/м2 х 1 оборот = 48,5 т. Три теплицы на грунте плодоношение до июля: 2993,4 м2 х 16 кг/ м = 47,9 т. Всего овощей с первого блока 145,5 + 81 + 47,9 = 322,9 т - перекрывает выход овощной продукции с грунта на: 322,9 т-263,4 = 59,5 т.

ГОД ПЯТЫЙ. В пятый год реконструкции выводится из оборота семь теплиц второго блока общей площадью 997,8 х 7 = 6984,6 м2. Из этой площади 400 м2 - отделение сеянцев, 9 9 1700 м - рассадное отделение, 250 м - растворный узел, 4634,6 м2 - овощные отделения.

С площади 6984,6 м2 на грунте: получают 153,7 т при средней урожайности 22 кг/м2. Таким образом, 153,7 т овощной продукции не дополучают, но ее перекрывают, выходом их овощных отделений на МУГ с первого блока: 997,8 х 9 теплиц = 8980,2 м2; 8980,2 м2 х 16,2 кг/м2 х 3 оборота = 436,4 т + 81т (тренажер) = 517,4 т. 9 9 Тогда как на грунте: с площади 18958,2 м х 22 кг/м = 417,08 т. Перекрывает выход овощной продукции на 517,4 т - 417,08 т = 100,32 т.

ГОД ШЕСТОЙ. В шестой год реконструкции выводится из оборота еще семь теплиц второго блока общей площадью 6984,6 м2 под овощные отделения на МУГ. С января по июнь выводятся из оборота три теплицы общей площадью 997,8 м2 х 3 = 2993,4 м2 с июня по январь выводится из оборота четыре теплицы площадью 997,8 м2 х 4 = 3991,2 м2.

На грунте с этой площади выход овощной продукции: 6984,67 м2 х 22 кг/м2 = 153,66 т. Это количество овощной продукции покрывается выходом ее на МУГ во втором блоке с пятого года реконструкции.

4634,6 м2 х 16 кг/м2 = 74,2 т х 3 оборота = 222,6 т. Дополнительно выход овощной продукции с грунта на площади 3991,2 м2 х 16 кг/м2 = 63,85 т. Всего: 222,6 + 63,85 = 286,45 т. Перекрывается выход овощной продукции на 286,45 т -153,66 т = 132,79 т.

ГОД СЕДЬМОЙ И ВОСЬМОЙ. (Рис. 1.4.16) Поэтапная реконструкция кровли. В седьмой год реконструируют кровли в теплицах первого блока. Производится монтаж кровли (100 % открывание), устройство водосточных лотков. Монтируется жалюзийный экран, дорабатывается системы отопления и электродосвечивания. В восьмой год перманентного строительства реконструируется кровля второго блока теплиц.

Рис. 1.4.16. Поэтапная реконструкция кровли 1.4.5. Выводы и предложения.

1. Предложено высокоэффективное решение минитренажера типа Т-100А-230-СП (С-Р-К), позволяющего в кратчайшие сроки осуществить массовое обучение специалистов тепличных комбинатов отрасли теплицестроения России и внедрение в массовое производство многоярусной узкостеллажной технологии выращивания сеянцев, рассады и взрослой культуры.

2. Предложена методика совмещенной реконструкции и нового перманентного строительства шестигектарного блока теплиц типа Т-100А-60000-СпП с выращиванием сеянцев, рассады и овощей методом многоярусной узкостеллажной гидропоники без вывода из оборота производственных мощностей.

3. Характерной особенностью предложенного решения является минимизация рисков при инвестировании, максимальная эффективность с точки зрения минимума затрат финансов, занимаемых полезных площадей и вмешательства в существующий технологический процесс.

4. Тепличному комбинату под выполненный проект поставляется комплект инженерных систем и оборудования

5. Первичное обучение работе ведущих специалистов тепличных комбинатов многоярусной узкостеллажной гидропонике производится на специальных курсах в г. Орле в головном региональном учебном центре отрасли тепличного производства.

6. Экономический анализ, лизинговые и лицензионные соглашения, кредитование, ппроектирование, изготовление, поставка оборудования, шефмонтаж и сдача объекта в эксплуатацию «под ключ», осуществляется специалистами ООО «Патент» и института «Градоагроэкопром».

7. Общий объем инвестиций за 8 лет на реконструкцию инженерных систем, строительных конструкций и их монтаж составляет до 91246,59 тыс. руб. (3041,553 тыс. долл.) в зависимости от набора оборудования.

8. Затраты времени на монтаж оборудования на объекте составляют в зависимости от очереди до 6 месяцев.

9. Срок окупаемости 2 года.

10. Применение данного способа реконструкции позволяет перейти к массовой реконструкции рассадных и овощных отделений на тепличном комбинате.

Заключение договоров на экономическую оценку, лизинговые и лицензионные соглашения, кредитования, проектирование, поставку оборудования, монтаж и запуск в эксплуатацию технологии МУГ в 11 экономических районах России осуществляется по заявкам комбинатов в ООО «Патент».

Для справок по вопросам инвестиций, лицензирования, лизинга, экономической оценки, проектирования, поставок, монтажа и запуска в эксплуатацию оборудования, обучения специалистов технологии и работе на тренажере Вы можете обращаться к авторам технологии многоярусного узкостеллажного гидропонного выращивания сеянцев, рассады и овощей.
