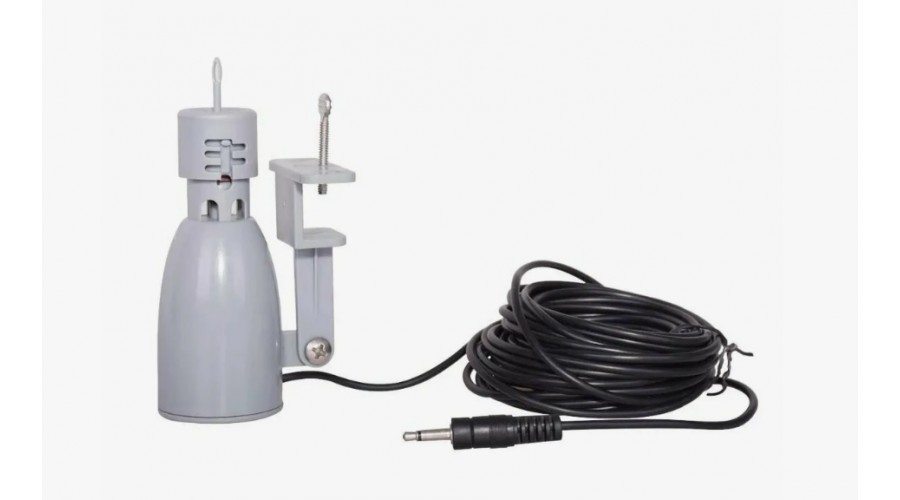

Датчик дождя арт: GAS-301

Описание

Датчик дождя подключается к Вашему контроллеру полива или таймеру, чтобы приостановить автоматическую программу полива во время или после дождя.

Датчик разработан для блокировки включения таймеров автоматического полива GA-323, GA-324, GA-325 при дожде, мокрой и сырой погоде.

При установке избегайте мест, где датчик дождя может полностью погружаться под воду. Не устанавливайте датчик внутри водостока. Датчик должен быть установлен в месте, где он сможет измерить естественное количество выпавших осадков.

Для ручной проверки датчика - нажмите на шток. При нажатии на шток датчик должен остановить полив.
Крышка регулятор - с ее помощью можно установить порог срабатывания в зависимости от количества осадков. Датчик можно запрограммировать на срабатывание при средней сумме осадков: 3 мм, 6 мм, 12 мм, 19 мм и 25 мм.
Универсальный монтажный кронштейн - позволяет легко закрепить датчик на различных поверхностях (на водостоке, на крыше и т.п.) Датчик дождя должен быть установлен вертикально.
Провод подключения - используется для подключения датчика дождя к таймеру или контроллеру полива.

Регулировка
Перед установкой датчика проверьте настройку на порог срабатывания на крышке регулятора. Датчик дождя может срабатывать (останавливать полив) на разных значениях средние суммы осадков (3мм, 6мм, 12мм, 19мм и 25мм). Чтобы установить нужный Вам порог срабатывания, установите крышку регулятора в соответствующее положение.

Не применяйте порог срабатывания 3мм в местах с сырым климатом.

Датчик дождя работает по схеме "нормально замкнутый". Проверьте в инструкции для Вашего таймера или контроллера полива, для работы с каким датчиком он рассчитан - "нормально замкнутый" или "нормально разомкнутый".

Подключение
 Для подключения датчика необходимо вставить штекер на свободном конце провода в гнездо на корпусе таймера или контроллера полива. Иногда датчик подключается не в гнездо, а к клеммам контроллера полива. В этом случае, Вам понадобиться отрезать коннектор на конце провода, оголить провода и подключить их к клеммам на таймере или контроллере полива.

Монтаж
Датчик дождя должен быть установлен вертикально. Для монтажа выберите место, расположенное максимально близко к контроллеру. Для корректной работы датчика, необходимо обеспечить к нему доступ осадков и солнечного света, такой же интенсивности, как на поливаемом участке. Убедитесь, что на датчик дождя не попадает влага из разбрызгивателей или водостока.

Идеальным местом монтажа датчика дождя является внешняя сторона водостока. Установите скобу крепления на край водостока и зафиксируйте датчик. Датчик также может быть установлен на любой подходящей твердой поверхности, такой как сторона крыши, сарая или забора. Используйте для крепления два винта нержавеющей стали, поставляемых в комплекте.
